Die Aufgabenzeitleiste

Die Aufgabenzeitleiste ist eine visuelle Darstellung des Fortschritts bei einer Aufgabe. Diese optionale Komponente wird über die Aufgabenrubrik aktiviert.

HINWEIS  Zeitleisten sind immer schreibgeschützt.

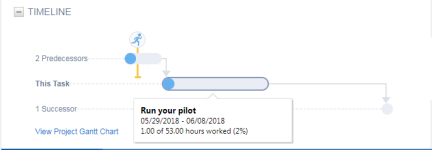

Die Zeitleiste enthält die folgenden Elemente:

Symbol Beschreibung

Balken der Zeitleiste



Jede Zeitleiste hat einen oder mehrere Balken, welche die aktuelle Aufgabe und gegebenenfalls abhängige Aufgaben (Vorgänger- oder Nachfolgeaufgaben) darstellen.

Die Farbe des Balkens für die aktuelle Aufgabe ist hell-blaugrau, es sei denn, die Aufgabe ist überfällig (das aktuelle Datum liegt nach dem Enddatum der Aufgabe). In diesem Fall ist die Farbe rot-grau.

Alle Vorgänger- und Nachfolgeaufgaben werden in einem Balken gruppiert. Der Vorgängerbalken ist über und links vom Balken für die aktuelle Aufgabe, der Nachfolgebalken ist darunter und rechts.

Abhängige Aufgaben sind ebenfalls blaugrau, es sei denn, eine oder mehrere Aufgaben, die vom Balken repräsentiert werden, sind überfällig. In diesem Fall ist der Balken rot-grau.

Ein einheitlich blauer oder roter Bereich in einem Balken zeigt die Anzahl der für die Aufgabe(n) geleisteten Arbeitsstunden relativ zum geschätzten Gesamtzeitaufwand für die Aufgabe(n) an, einschließlich der voraussichtlichen Abweichung. Bei abgeschlossenen Aufgaben ist der gesamte Balken entweder blau oder rot.

Fahren Sie mit der Maus über einen Aufgabenbalken oder den Balken einer abhängigen Aufgabe, um den Namen der Aufgabe, die Anzahl der geleisteten Arbeitsstunden der gesamten Aufgabenstunden (die gesamte Aufgabenstunden sind der geschätzte Zeitaufwand plus die voraussichtliche Abweichung) sowie das Start- und Enddatum anzuzeigen. Wenn mehr als eine Vorgänger- oder Nachfolgeaufgabe vorhanden ist, wird jeder Aufgabenname zusammen mit dem frühesten Datum für das Startdatum und dem spätesten Datum für das Enddatum der Aufgaben aufgelistet.

Klicken Sie auf einen Vorgänger- oder Nachfolgebalken, um eine Tabellenliste zum Nachforschen für alle mit diesem Balken repräsentierten Aufgaben zu öffnen.

Ein einheitlich blauer oder roter Bereich im Balken zeigt die Anzahl der für die Aufgabe geleisteten Arbeitsstunden relativ zum geschätzten Zeitaufwand insgesamt für die Aufgabe an. Bei abgeschlossenen Aufgaben ist der gesamte Balken entweder blau oder rot.
Pfeilverbindungslinien Der Balken für die aktuelle Aufgabe ist mithilfe eines Pfeils mit den Balken für Vorgänger- und Nachfolgeaufgaben verbunden, wobei der Pfeil auf die aktuelle Aufgabe zeigt. Wenn alle von einem Balken repräsentierten Vorgänger- oder Nachfolgeaufgaben abgeschlossen sind, ist die Pfeilverbindung zur aktuellen Aufgabe blau. Ansonsten ist die Verbindung grau.
Kennzeichnung „Sie sind hier“
 Die Kennzeichnung „Sie sind hier“ stellt das aktuelle Datum im Verhältnis zu den Start- und Enddaten der unterschiedlichen Zeitleisteneinträge dar. Diese Kennzeichnung wird zusammen mit dem aktuellen Datum entlang der Zeitleiste verschoben.

Wenn das aktuelle Datum vor dem frühesten Startdatum eines Eintrags in der Zeitleiste liegt, befindet sich die Kennzeichnung ganz links auf dem frühesten Balken der Zeitleiste. Eine Zahl auf dem Symbol zeigt die Anzahl der Tage bis zum frühesten Startdatum an.
Wenn das aktuelle Datum nach dem spätesten Datum eines Eintrags in der Zeitleiste liegt, erscheint die Kennzeichnung ganz rechts im Bereich. Eine Zahl auf dem Symbol zeigt die Anzahl der Tage nach dem spätesten Datum eines Eintrags in der Zeitleiste an.
Gantt-Diagramm des Projekts anzeigen Klicken Sie auf diesen Link, um den kompletten Projektzeitplan als Gantt-Diagramm zu öffnen.
